MIE-20-1064 憑借 Elliptec 諧振壓電電機與磁編碼器（分辨率 0.0025°/計數）實現超精密角度控制，具備 430°/s 高速響應、0.05° 雙向重復精度及 >60萬轉的機械壽命。電氣接口支持 5V TTL RS232 總線與 Micro USB 通信，功耗僅 50 mA（待機） / 800 mA（運行）。獨特的 sinc2 衍射效率曲線在 ±25 Dpt. 范圍內保持穩定（實測效率 >60%），結合 38×73×98 mm 緊湊體積與 250 g 輕量化設計，完美適配空間受限的高端光學系統。此器件在 15–40°C 溫域及 2000 m 海拔下均能可靠運行，是動態變焦、貝塞爾光束生成及自適應光學應用的理想解決方案。
我們一站式供應各種類型的電動可調莫爾透鏡，莫爾鏡，莫爾透鏡，可變焦距鏡頭，可調鏡頭，可調軸心鏡，可調軸錐，調焦透鏡，可調螺旋光束，可調移相器，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！

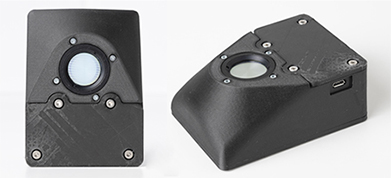

MIE-20-1064電動可調莫爾透鏡代表了先進衍射光學技術的突破性成果。該器件通過電子控制實現光焦度的動態調節（范圍達 -13.2 至 +13.2 屈光度），可在 1064 nm 設計波長下將焦距從 -75 mm 無縫切換至無窮遠再至 +75 mm，覆蓋凸透鏡到凹透鏡的完整轉換。其核心采用熔融石英基底與偏振保持設計，結合 20 mm 通光孔徑和 1064 nm 增透膜，確保高激光損傷閾值與低光學損耗。創新性的雙DOE（衍射光學元件）相對旋轉機制，使單一透鏡替代傳統多透鏡組成為可能，為激光加工、顯微成像及光學檢測系統提供高度集成的變焦解決方案。
光學規格：
| 項目 | 規格 |
| 設計波長 | 1064 nm |
| 焦距調諧范圍 | -75 至 無窮遠 至 +75 mm |
| 光焦度調諧范圍 | -13.2 至 +13.2 屈光度 (Dpt.) |
| 基底材料 | 熔融石英 (Fused silica) |
| 偏振特性 | 保持偏振 |
| 透鏡類型 | 凸面至凹面 |
| 增透膜 (AR coating) | 1064 nm |
機械規格：
| 項目 | 規格 |
| 長度 | 98 mm |
| 寬度 | 73 mm |
| 高度 | 38 mm |
| 質量 | 250 g |
| 通光孔徑 | 20 mm |
操作環境規格：
| 項目 | 規格 |
| 溫度 | 15 至 40 °C |
| 濕度 | < 80 %R.H. (在 31°C 時) |
| 最大海拔高度 | 2000 m |
性能：
| 項目 | 規格 |
| 行程 | 360 ° |
| 最大速度 | 430 °/s |
| 雙向重復精度 | 0.05 ° |
| 回零重復精度 | 0.25 ° |
| 雙向精度 | 0.4 ° |
| 回程差 (Backlash) | 0.013 ° |
| 編碼器分辨率 | 143360 計數/轉 |
| (相對磁編碼器) | 0.0025 °/計數 |
| 最小增量運動 | 0.002 ° |
| 最小保持扭矩 | 0.01 Nm |
| 軸擺動 (Axis wobble) | 0.014 ° |
| 最大總負載 | 50 g |
| 最小壽命 | > 600000 轉 |
| 項目 | 規格 |
| 電機類型 | Elliptec 諧振壓電電機 |
| 直流電壓輸入 | 4.5 至 5.5 V |
| 典型電流消耗 (運動期間) | 800 mA |
| 典型電流消耗 (待機期間) | 50 mA |
通信：
| 項目 | 規格 |
| 總線 | 多點連接 3.3 V/5 V TTL RS232 |
| 旋轉臺板上的連接器 | Picoflex? |
| 接口板上的連接器 | Picoflex?, Micro USB, DC 插孔 [6.3mm 外徑 (GND), 2.1mm 內徑 (+5V)] |
| 速度 | 9600 波特 |
| 數據長度 (1 個停止位，無奇偶校驗) | 8 位 |
| 協議數據格式 | ASCII HEX |
| 模塊地址和命令格式 | 助記符字符 |
