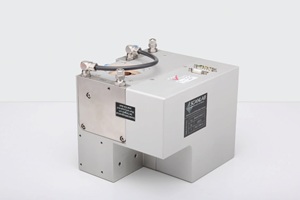

weIDYNA掃描振鏡是高端工業激光加工解決方案，完美實現了高功率（最高6000W）與高動態（>2kHz）的革命性結合。其采用輕量化碳化硅鏡片、全數字伺服控制及獨特的內置傳感器系統，能實時監控溫度與光路狀態，確保了卓越的單模光束質量、極低的長期與溫度漂移，以及無可比擬的工藝穩定性和可靠性。模塊化設計便于集成至機械手或龍門系統，堅固結構支持風冷與水冷。它是異種材料焊接（如鋁銅）、高難度連接及高效切割（厚板金屬、FRP）的理想選擇，廣泛應用于汽車、金屬加工與航空航天領域。
我們一站式供應各種類型的高精度掃描振鏡，激光掃描系統，SCANahead控制，振鏡系統，激光掃描振鏡，振鏡打標頭，激光打標鏡頭，打標掃描頭，激光振鏡掃描頭，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
weIDYNA 掃描振鏡通過一系列獨特的特性，實現了創新的高功率應用：
適用于多千瓦激光器
為最高光束質量（單模）而設計
振蕩頻率高 > 2 kHz
與標準準直和聚焦單元的模塊化集成
低長期和溫度漂移
全數字伺服電路
帶實時監控的集成傳感器系統
獨立于軟件的聯鎖接口
堅固外殼中的水冷和風冷
weIDYNA 掃描振鏡將高功率與高動態性結合在一起。其對高功率的適用性得益于超低吸收涂層、鏡片風冷、電子元件與光路的嚴格分離以及一套內置傳感器。借助全數字電子設備，集成傳感器為實時監控系統運行狀態提供了廣泛的可能性。輕質碳化硅（SiC）鏡片和 dynAX/S 3 系列高動態振鏡掃描器，實現了高功率掃描振鏡中前所未有的光束振蕩頻率。
創新的光學配置使得光束入射和出射孔徑相對，從而便于集成到基于龍門架或機器人的設備中，例如汽車或金屬加工行業。
典型應用
異種材料焊接，例如鋁和銅
低焊接性材料的連接，例如用于動力總成或白車身部件
厚金屬板或纖維增強塑料（FRP）的切割
典型行業
汽車工業
機械工程和金屬加工
航空航天工業
典型規格
| 孔徑 | 20.8 mm |
| 工作波長 | 1030-1090 nm |
| 反射率在 1030-1090 nm 處 | >99.5% 每片鏡片 |
| 反射率在 633 nm 處 | >50% 每片鏡片 |
| 最大激光功率 (風冷) | 3000 W |
| 在 50% 占空比下 | 6000 W |
| 最大 XY 振蕩振幅在 0 Hz 下 | ±3.1 mrad |
| 最大 XY 振蕩振幅在 4000 Hz 下 | ±0.6 mrad |
| 調諧方式 | 矢量 |
| 跟蹤誤差 | <0.16 ms |
| 階躍響應時間滿量程的 1% | 0.4 ms |
| 階躍響應時間滿量程的 10% | 2.3 ms |
| 定位速度典型值 (使用 f=245 mm 聚焦鏡時) | 40 rad/s (10 m/s) |
| 定位速度最大值 (使用 f=245 mm 聚焦鏡時) | 55 rad/s (13 m/s) |
| 長期漂移 (8小時)偏移 | <150 urad |
| 長期漂移 (8小時)增益 | <150 ppm |
| 溫度漂移偏移 | <30 urad/K |
| 溫度漂移增益 | <20 ppm/K |
| 重復性 (RMS) | <2 urad |
| 定位分辨率 | 18 Bit |
| 典型掃描角 | ±25 mrad |
| 典型場尺寸 | 10x10 mm |
| 增益誤差 | <5 mrad |
| 零位偏移 | <5 mrad |
| 非線性度 | <0.9 mrad/44 |
| 電源要求 | 30 V DC, 最大 7 A 或 ±15 V DC, 最大 7 A |
| 接口 | S12-100 |
| 工作溫度 | 25 °C ±10 °C |
| 重量 | 7.5 kg |
| 風冷 | 20 升/分鐘 (壓差 < 1 bar) |
| 水冷 | 3 升/分鐘 (壓力 < 4 bar) |
詳情資料：掃描振鏡 welDYNA
