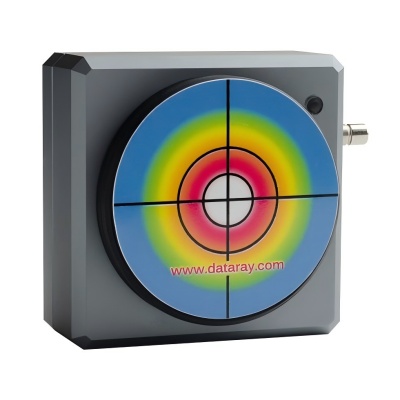

WinCamD-LCM光束分析儀體現了 DataRay 的理念：為客戶提供經濟實惠、高品質的產品。自推出以來，它憑借出色的表現成為我們銷量最好的產品。這款設備采用 1 英寸格式 CMOS 傳感器，具備全局快門，既適用于連續波（CW）激光，也適用于脈沖激光，并且對波長低至 190 nm 的光束具有良好的響應性能，無衰減。
我們一站式供應各種類型的激光斷面分析儀，激光分析儀，光束分析儀，光斑分析儀，光斑輪廓測量儀，狹縫掃描儀，光束質量分析儀，光束輪廓儀，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
WinCamD-LCM系列激光斷面分析儀是一款高性價比的通用系列光斑分析儀，它具有廣泛的波長范圍：190-1610 nm，55 um-11 mm的大范圍光束直徑以及4.2MPixel的高分辨率的特點。除此之外，LCM系列光斑分析儀還具有電子觸發全局快門和高達60+Hz的更新速率的優異特點。
激光斷面分析儀WinCamD-LCM系列可以與其他的全功能軟件搭配使用，該軟件不需要許可費，無限制安裝和免費的軟件更新。它適用于以下應用：連續光和脈沖激光的輪廓分析，激光系統的實時監控，和M2DU導軌搭配使用可以測量光束質量因子M2。
主要特點：
新型MagND可堆疊磁性ND衰減片或Mount-C型衰減片
帶TTL觸發器的全局快門
電子自動快門，85 us-2 sec（44 dB）
脈沖激光自動觸發和同步
標準無窗口傳感器
ISO 11146 M2選項-光束傳播分析，發散，聚焦
適用于大光束（LBPS）和線激光（LLPS）分析系統中的相機分析部分
典型應用：
連續激光（CW）和脈沖激光（Pulsed）輪廓分析
激光系統的實時檢測
激光偏移測量以及監控
搭配導軌對激光M2值和激光發散角進行測量
規格參數:
| 型號 | LCM-UV | LCM | LCM-1310 | LCM-TEL |
| 波長 | 190-1150 | 355-1150 | 355-1350 | 1480-1610 |
| 探測器尺寸 | 11.3 x 11.3 | |||
| 傳感器類型 | 1英寸CMOS | |||
| 分辨率 | 4.2 MPixel，2048 x 2048 | |||
| 像素大?。╱m） | 5.5 x 5.5 | |||
| 最小光束（10像素） | ~55 um | |||
| 快門類型 | 全局快門 | |||
性能參數
| 項目 | 詳細信息 |
| 最大幀率* | 60 Hz |
| 單脈沖捕捉頻率 | USB 2.0：6.3 kHzUSB 3.0：12.6 kHz |
| 信噪比（SNR） | 2500:1（光學 34 dB / 電氣 68 dB） |
| 電子快門動態范圍 | USB 2.0：12,600:1（41 dB）USB 3.0：25,000:1（44 dB） |
| 模數轉換（ADC） | 12-bit |
| 可測激光類型 | 連續波（CW）和脈沖源；支持最高至 12.6 kHz 脈沖隔離 |
| 觸發功能 | 軟件可配置；自動觸發、同步觸發、可變延遲 |
| 測量激光功率 | 詳見功率范圍圖表 |
| 手動光衰減 | 內含 ND-1、ND-2、ND-4 磁性 ND 濾光片或 C 接口 ND 濾光片 |
圖像與分析功能
| 項目 | 詳細信息 |
| 顯示方式 | 線性、2D、3D 圖像；支持線性或?qū)?shù)刻度、最大 10 倍變焦 |
| 色彩/灰度選項 | 10 色、32 色、最大顏色或灰階；可等高線顯示 |
| 光斑輪廓 | 原始及平滑處理（支持最高10% FWHM三角滑動平均濾波） |
| 光斑直徑測量 | 用戶設定裁剪（Clip）等級下的直徑 高斯/ISO 11146 二階矩直徑 等效裁剪直徑 等效狹縫/刀口直徑 |
| 光斑擬合 | 高斯擬合、平頂擬合及擬合優度等 效狹縫擬合 |
| 橢圓性分析 | 主軸、次軸及平均直徑；自動識別方向 |
| 重心位置 | 相對與絕對位置；包括強度加權和幾何中心 |
| 光斑漂移 | 實時顯示與統計分析 |
測量與處理功能
| 項目 | 詳細信息 |
| 測量精度 | 插值直徑處理分辨率達 0.1 μm 絕對精度取決于光斑，常見誤差約為 ~1 μm 重心精度可達 ±1 μm |
| 圖像處理選項 | 圖像及輪廓平均（1、5、10、20 次及連續） 背景捕捉與去除 用戶設置矩形采集區域或自動橢圓包含區域并跟蹤處理 |
| 配置保存 | .ojf 文件保存所有自定義設置 |
附加功能
| 項目 | 詳細信息 |
| 合格/不合格判斷 | 屏幕顯示，支持顏色提示，適合 QA 與生產應用 |
| 數據記錄與統計 | 最小、最大、均值、標準差（最多 4096 樣本） |
| 相對功率測量 | 基于滾動直方圖，單位可為 mW、μJ、dBm、百分比或用戶定義 |
| 能量密度（Fluence） | 在用戶定義區域內測量 |
系統與結構參數
| 項目 | 詳細信息 |
| 認證 | RoHS、WEEE、CE |
| 支持多攝像頭 | 并行采集：最多 4 個串行采集：最多 8 個 |
| 探測頭尺寸（W x H x D） | 1.8 x 1.8 x 0.8 英寸（46 x 46 x 20 mm） |
| 光學深度（無窗口） | 7.5 mm（含 MagND 濾鏡為 12.8 mm），誤差 ±0.2 mm |
| 安裝方式 | 8-32 螺紋孔，深度 8 mm |
| 重量（含 ND 濾鏡與濾光片蓋） | 3.75 oz（106 g） |
| 操作系統要求 | Windows 10 64 位 |

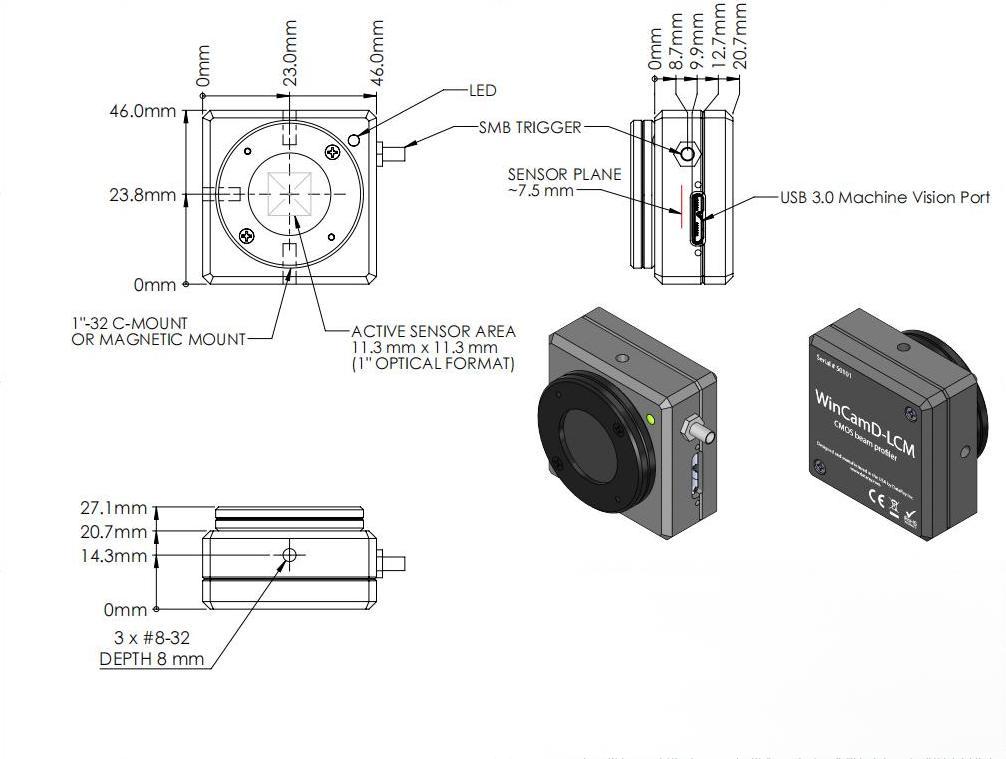

輪廓圖
詳情資料：激光斷面分析儀WinCamD-LCM系列
