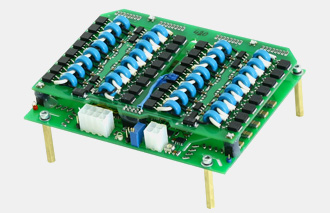

QBU-10kV是一款專為驅動普克爾盒而設計的高壓脈沖發生器，支持雙極最高10kV輸出電壓，適用于調Q、脈沖選擇與切片等激光控制場景。該模塊基于MOSFET技術，提供<20ns上升時間和>5kHz@10kV高重復率性能，可通過外部TTL信號觸發，并支持本地或遠程電壓調節（4–10kV范圍）。采用+24V直流供電與強制風冷設計，結構緊湊（132×105×50mm），適用于科研與工業激光系統。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，普克爾盒驅動器，普克爾盒驅動，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBU-10kV是QBU系列工作電壓范圍的擴展，最高可達10kV（雙極）。高輸出電壓允許在半波電壓方案下使用普克爾盒或處理更大的晶體。QBU-10kV系列專門設計用于通過施加快速開關高壓來控制普克爾盒。這些模塊需要+24V直流電源和脈沖發生器來設置工作頻率和脈沖寬度。用戶可以手動（通過板載配置微調器）或遠程（將直流電壓施加到相應的引腳）在工作范圍內對輸出電壓電平進行編程。QBU-10kV基于MOSFET技術，為兩個脈沖邊緣提供高重復率和快速轉換時間（上升時間<20ns/下降時間<25ns）。使用強制空氣冷卻，即使在最大輸出電壓下也可以進行數千赫茲的操作。
輸出由任意外部TTL信號觸發
高達10kV的輸出電壓
>5kHz@10kV重復率，在較低電壓下更高
<20ns上升/<25ns下降時間
調Q
脈沖選擇、脈沖切片
| 輸入電壓 | +24VDC |
| 工作模式 | 輸出由任意外部TTL信號觸發 |
| 電壓，高電平 | 在4–10kV范圍內可調 |
| 電壓，低電平 | 固定，0V |
| 脈沖寬度 | 200ns-∞ |
| 最大重復率 | >5kHz滿載(10kV, 11pF) |
| 上升/下降時間 | <20ns/<25ns |
| 抖動 | ~1.5ns |
| 延遲時間 | ~150ns |
| 工作溫度 | +10~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 132x105x50mm |
| 重量 | 0.2kg |
| QBU-10kV | 4.0-10.0 kV高壓調節范圍 |
| QBU-9036 | 3.6-9.0 kV高壓調節范圍 |
| QBU-8032 | 3.2-8.0 kV高壓調節范圍 |
| QBU-7028 | 2.8-7.0 kV高壓調節范圍 |
可根據要求提供其他輸出電壓
