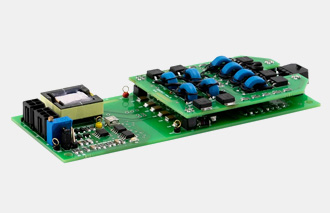

QBU-mini系列是一款專為驅動普克爾斯盒設計的緊湊型高壓脈沖驅動器。它可提供高達±2kV（合計4kV）的雙極性輸出，具有低于15納秒的極快上升/下降時間，確保激光脈沖的精確控制。該模塊支持外部TTL信號觸發，工作模式靈活（常開/常閉/用戶自定義），重復頻率在滿負載下超過8kHz，并可通過對流冷卻進一步提升性能。其緊湊的尺寸和遠程電壓控制功能，使其成為集成到激光系統、電光調制器及科學研究設備中的理想選擇。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，普克爾盒驅動器，普克爾盒驅動板，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBU-mini系列普克爾斯盒驅動器是多種輸出電壓范圍可達4.0千伏雙極性的驅動電路板。請注意：雙極性設備通過向正極輸出線施加+U/2電壓，向負極輸出線施加-U/2電壓來形成輸出脈沖電壓U。
QBU-mini系列專為通過快速切換高壓控制普克爾斯盒而設計。該模塊需要+24V直流電源供電，并需配備脈沖發生器來設置工作頻率和脈沖寬度。用戶可通過板載配置微調電位器手動調節，或向相應引腳施加直流電壓進行遠程調節，從而在工作范圍內編程設置輸出電壓水平。
緊湊（小至140x50x20mm）
輸出由任意外部TTL信號觸發
高達4.0kV的輸出電壓
高達50kHz的重復率（取決于電壓）
<15ns上升時間和下降時間
調Q
脈沖選擇、脈沖切片
| 輸入電壓 | +24VDC |
| 工作模式 | 輸出由任意外部TTL信號觸發 |
| 電壓，高電平 | 可調，高達4.0kV |
| 電壓，低電平 | 固定，0 V |
| 脈沖寬度 | 200ns-∞ |
| 最大重復率 | >8kHz滿載（3.5kV，11pF）；高達30-50 kHz及更低負載電容和電壓時更高 |
| 上升/下降時間 | 10ns典型值 |
| 抖動 | ~2ns（LJ修改為1ns） |
| 延遲時間 | ~150ns（LJ修改為100ns） |
| 工作溫度 | +10~+40℃ |
| 貯存溫度 | -20~+60℃ |
| 濕度 | 0~90%，不結露 |
| 尺寸 | 140x50x20mm |
| 重量 | 0.1kg |
| QBU-mini-4016 | 1.6-4.0 kV高壓調節范圍 |
| QBU-mini-3514 | 1.4-3.5 kV高壓調節范圍 |
| QBU-mini-3012 | 1.2-3.0 kV高壓調節范圍 |
| QBU-mini-2008 | 0.8-2.0 kV高壓調節范圍 |
| QBU-mini-1004 | 0.4-1.0 kV高壓調節范圍 |
