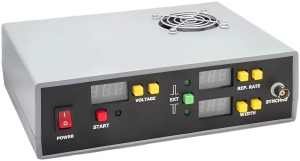

QBU-BT系列是一款高性能普克爾盒驅動器，專為精密激光控制而設計。其采用先進MOSFET技術，實現小于15納秒的快速脈沖邊沿和低至±1納秒的抖動，重復頻率最高可達100kHz以上，性能出色。設備集成RS-232與前面板控制，提供從0.4-6.0kV的寬范圍電壓型號選項及SMA接口低壓版本，即插即用，是實驗室研發和工業應用的理想解決方案，廣泛應用于激光Q開關、脈沖挑選和脈沖切片等關鍵領域。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBU-BT系列包含多種普克爾盒驅動器，其區別在于輸出電壓范圍，最高可達 6.0 kV 雙極性。請注意，對于雙極性設備，輸出電壓脈沖 U 是通過向正極輸出線施加 +U/2 并向負極輸出線施加 -U/2 來實現的。
Q開關
脈沖挑選，脈沖切片
高度可調設備
推升、拉降和混合方案集成于單一模塊
高達 6 kV 輸出電壓
高達 100 kHz 及更高重復頻率
非常適合實驗室用途
QBU-BT系列專為通過施加快速開關的高電壓來控制普克爾盒而設計。電壓水平、工作頻率和脈沖寬度可以通過RS-232接口或前面板在工作范圍內由用戶選擇。觸發可以自動執行，或通過來自外部設備的信號執行。
設備已封裝，方便用戶安裝，它們使用通用的100-240 V交流電 50/60 Hz運行，因此您不需要額外的驅動器電源。
有三種不同的操作模式可供選擇：
推升（= 常關方案）：基壓電平為零，內部觸發
拉降（= 常開方案）：產生從基偏壓到地的脈沖，內部觸發
通過外部低壓任意TTL信號觸發，外部同步模式。
該驅動器具有大量設置，允許以多種方式自定義輸出信號以解決廣泛的任務，這使其非常適合于實驗室使用。
QBU-BT系列基于MOSFET技術，提供高重復頻率和快速的轉換時間（< 20 ns）（適用于脈沖的兩個邊沿）。
提供僅帶SMA型輸出連接器的版本，僅適用于產品的低壓版本（1500V及以下），適用于驅動低電容的單極性普克爾盒（例如電光相位和幅度調制器）。在此版本中，1000V電壓設定點意味著將向HV+ SMA連接器提供+500V（相對于地），并向HV- SMA連接器提供-500V（相對于地）?？梢酝瑫r使用一個或兩個連接器。最多可將23pF的最大負載電容連接到HV+和/或HV-連接器。
在內部同步模式下，QBU-BT系列（從QBU-BT-1004到QBU-BT-6024）的性能受限于下表中給出的值。此處假設普克爾盒和連接電纜的總電容負載為23 pF（這對應于50厘米輸出電纜非最優彎曲且普克爾盒電容高于正常值的情況）。
| 輸出電壓 (kV) | 重復頻率 (kHz) |
| 0.40 - 0.79 | 296 |
| 0.80 - 1.19 | 200 |
| 1.20 - 1.39 | 160 |
| 1.40 - 1.59 | 130 |
| 1.60 - 1.79 | 110 |
| 1.80 - 1.99 | 90 |
| 2.00 - 2.49 | 56 |
| 2.50 - 2.99 | 40 |
| 3.00 - 3.49 | 31 |
| 3.50 - 3.99 | 24 |
| 4.00 - 4.49 | 18 |
| 4.50 - 4.99 | 15 |
| 5.00 - 5.49 | 12 |
| 5.50 - 5.99 | 11 |
| 6.00 - 6.00 | 9 |
在外部同步模式和/或突發模式（即短期操作）下，可以實現甚至更高的性能。
對于更高的負載電容，性能會下降。
| 電壓 | 100-240 V 交流, 50/60 Hz |
| 電流消耗 | < 1 A |
| 工作模式 | 拉降方案 (pull-down scheme)、推升方案 (push-up scheme)、由任意外部TTL信號觸發 |
| 高壓高電平 (脈沖幅度) | 可在 HVMIN – HVMAX 范圍內調節 ，高達 6 kV1 |
| 高壓低電平 (脈沖基底) | 固定為 0 V |
| 脈沖寬度 (內部同步模式) | 1 μs - 1/f (f 為重復頻率，單位Hz) |
| 脈沖寬度 (外部同步模式) | 200 ns - 直流 (DC) |
| 最大重復頻率 | 高達 100 kHz 及以上 (取決于負載和電壓) |
| 上升時間 | < 15 ns |
| 下降時間 | < 15 ns |
| 抖動 (Jitter) | ±1 ns |
| 延遲時間 | < 100 ns |
| 保護 | 過熱保護 (約 72 °C) |
| 工作溫度 | 0 … +40 °C |
| 存儲溫度 | -20 … +60 °C |
| 濕度 | 0 ... 90%，無冷凝 |
| 尺寸 (長x寬x高) | 225x180x70 毫米 |
| 重量 | 2 千克 |
| 型號 | 描述 |
| QBU-BT-6024-LJ | 2.4 - 6.0 kV 高壓調節范圍 |
| QBU-BT-5020-LJ | 2.0 - 5.0 kV 高壓調節范圍 |
| QBU-BT-4016-LJ | 1.6 - 4.0 kV 高壓調節范圍 |
| QBU-BT-3012-LJ | 1.2 - 3.0 kV 高壓調節范圍 |
| QBU-BT-2008-LJ | 0.8 - 2.0 kV 高壓調節范圍 |
| QBU-BT-1506-LJ | 0.6 - 1.5 kV 高壓調節范圍 |
| QBU-BT-1506-LJ-SMA | 0.6 - 1.5 kV 高壓調節范圍 (SMA接口) |
| QBU-BT-1004-LJ | 0.4 - 1.0 kV 高壓調節范圍 |
| QBU-BT-1004-LJ-SMA | 0.4 - 1.0 kV 高壓調節范圍 (SMA接口) |
