QBY-BT是一款采用氮化鎵（GaN）技術的臺式普克爾盒驅動器，可生成高達4kV的雙極性高壓脈沖，具備3-4納秒極速上升/下降時間和10-1000納秒脈寬可調能力。其最大重復頻率在4kV時達5kHz，支持內外同步模式，延遲＜10納秒，抖動＜0.2納秒，確保超高時序精度。集成強制風冷與過熱保護，結構緊湊可靠。專為激光脈沖切片、脈沖挑選和再生放大器控制而優化，適用于精密激光加工、科研實驗及光電調制等領域，提供高速、穩定的高壓脈沖解決方案。
我們一站式供應各種類型的電光Q開關電源，電光Q驅動電源，普克爾盒電源，普克爾高壓電源，電光Q驅，電光開關電源，電光Q開關驅動器，普克爾盒驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
QBY-BT 是 QBY-4001 的封裝版本，后者是 OEM Tech 基于氮化鎵 (GaN) 晶體管的一款普克爾盒驅動器，可在輸出端提供雙極性電壓脈沖（3-4 納秒上升/下降時間），用于控制電光晶體的雙折射，從而改變通過其中的光的偏振態。這是一款緊湊的臺式型號，具有快速開關功能，可獲得從 10 納秒起的短脈沖。QBY-BT 配備了內部控制器來管理輸出，并配有冷卻風扇，這使得其在最大電壓下的最大重復頻率與 QBY-4001 相比提高了五倍。
用戶可以通過 RS-485 接口手動或通過外部控制設備調節脈沖幅度、脈沖重復頻率和寬度。脈沖控制 TTL 信號 J1 和 J2（見下圖）在控制器調節下內部產生，同時模塊會生成一個具有相對于 J1 的確定時間偏移的輸出同步信號（TRIGGER OUT），這有助于同步整個系統。也可以連接外部脈沖發生器來設置工作頻率和脈沖寬度。
輸出電壓高達 4 kV，最大重復頻率很大程度上取決于所選的輸出電壓值和負載電容（因此我們建議使用盡可能短的電纜并選擇較低電容的普克爾盒）。
該模塊需要 +24 V 直流電源供電。
請注意，對于雙極性設備，輸出脈沖電壓 U 是通過向正輸出線施加 +U/2 并向負輸出線施加 –U/2 來形成的。
該模塊設計用于基壓電平為零的置位-復位 (set-reset) 方案。也可通過脈沖發生器設置非周期性脈沖。
該模塊對負載電容非常敏感。為了使其性能接近數據手冊數值，需要最小化負載電容，小于 5 pF 的數值為佳。
| 電壓 | 24 V DC |
| 電流 | 1 A (最大) |
| 類型 | 雙極性 (Bipolar) |
| 脈沖幅度 (VMAX) | 0 - 4 kV，可調 |
| 脈沖寬度 | 10 - 1000 ns，可調（可按要求更短） |
| 上升/下降時間 | 3 - 4 ns（可按要求更快） |
| 負載電容 | 推薦 5 pF，最大 10 pF |
| 最大重復頻率 (@ +25°C, 5pF 負載) 4 kV 3 kV 2 kV 1.5 kV 1 kV ≤ 0.7 kV | 5 kHz 10 kHz 25 kHz 40 kHz 60 kHz 65 kHz |
| 工作模式 | 外部同步 / 內部同步 |
| 輸入至輸出延遲 (外部同步模式) | < 10 ns |
| 抖動 (外部同步模式) | < 0.2 ns |
| 工作溫度 | 0 … +40 °C |
| 存儲溫度 | -20 … +40 °C |
| 濕度 | 0 … 90 %，無冷凝 |
| 冷卻方式 | 強制風冷（帶風扇） |
| 保護 | 過熱保護 |
| 尺寸 (長x寬x高) | 182 x 111 x 60 mm |
| 重量 | < 1 kg |

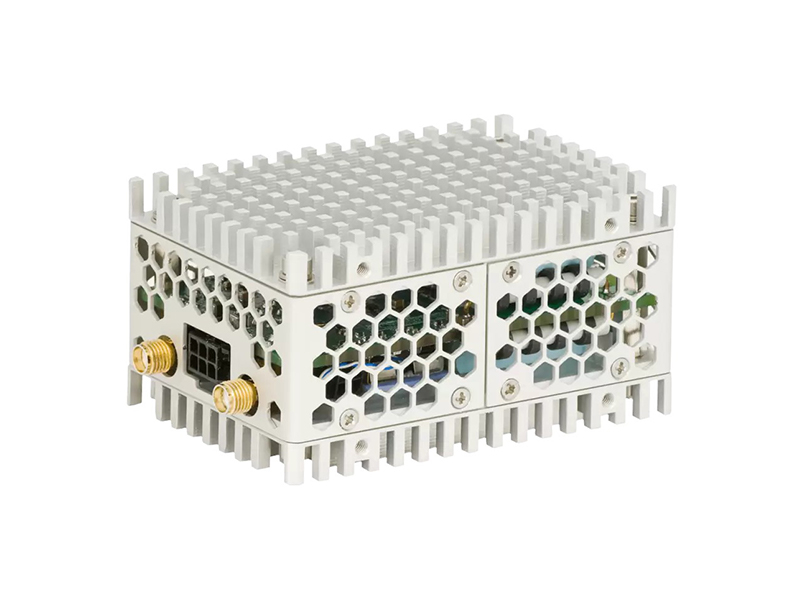

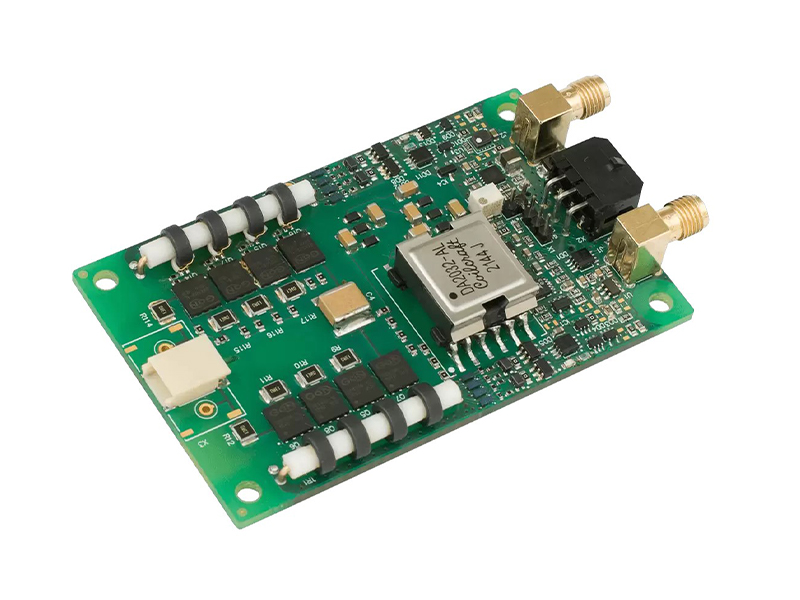

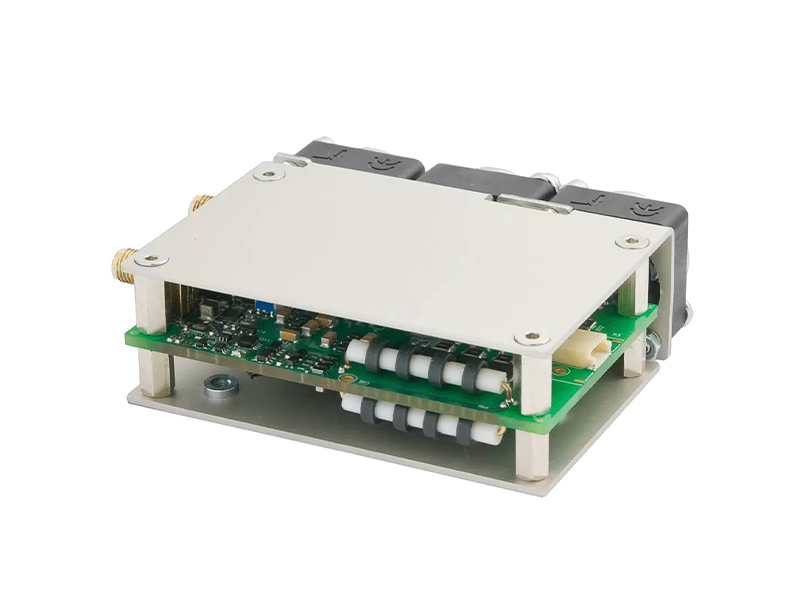

可提供以下版本：PCB板版本（QBY-4001）、PCB帶風扇版本（QBY-4010）、PCB帶散熱器版本（QBY-4008-P）以及帶外殼的封裝版本（QBY-BT）。
| QBY系列 | |||
 |  |  | |
| QBY-4001 | QBY-4010 | QBY-4008-P | QBY-BT |
